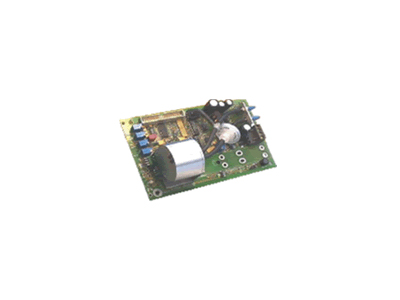

熱導式分析模塊 - GOW
增強型靈活性使得AGM22熱導傳感器模塊為不同氣體測量產品的理想選擇。不同的結構可選，可適應單組分氣體或多組分氣體測量的需求，量程可以從100%到1% 體積濃度，同時具有高分辨率和低信噪比雙重優點。
- 技術參數
- 產品特點
- 應用領域
- 資料下載
性能參數
|
反應時間 |
6. . . 45s, 與所使用傳感元件, 流量, 管長度, 數字時間量 |
|
精度 |
滿量程+ 2% FS |
|
穩定性 |
滿量程+ 2% FS ( 12個月以上) |
|
重復精度 |
+ 0.2% （零點時）, 1% （樣氣時） |
|
最低檢測值 |
<滿量程1% FS |
|
線形誤差 |
<滿量程2% FS |
|
溫度特性 |
滿量程+ 1% FS/10O Kelvin （零點）, + 2% FS/10O Kelvin （標氣） |
|
溫控加熱器 |
55O C ± 5O C, 選配 |
|
壓力特性 |
0% （零點）, < 2% FS/10 mbar （標氣）(無壓力補償時) |
|
壓力補償 |
< 0.2% FS/10mbar （標氣）(補償?shù)?/span>800. . . 1200 mbar), 選配 |
|
狀態/故障控制 |
雙色LED顯示 |
|
狀態/故障輸出 |
+5V HCMOS on 34-Pin 連接器 |
通訊
|
模擬輸出信號 |
可選 0-20mA, 4-20mA, 0-1 VDC, 0-5 VDC, 0-10 VDC, 10 Bit 分辨率, 線性 |
|
數字輸出信號 |
RS |
|
數字時間量 |
0.5s, 5s, 10s, 20s, DIP 可選 |
工作條件
|
電壓 |
24 VDC (18 - 30 VDC), 24 VDC (24 - 30 VDC) 帶加熱器可選 |
|
平均功耗 |
最大 3W 不帶加熱器, 最大 8W 帶加熱器28W 超過3 分鐘時(預熱期間) |
|
電流輸出負載 |
Typ. 250 Ω, max 500 Ω |
|
溫度范圍 |
0. . . +50OC |
|
儲存溫度 |
-20. . . +60OC |
|
流量 |
0. . . 750 ml/min |
|
濕度范圍 |
0. . . 95% RH 非冷凝 |
|
就緒狀態 |
10s 工作狀態, 30min 最佳 |
|
報警設定 |
兩級可調(電位計), 輸出信號+5V HCMOS signal (無繼電器輸出) |
|
校準 |
使用電位計進行零點和樣氣點校準 |
AGM 22代表著工業應用領域中熱導原理氣體傳感變送器最先進的技術。高精度、良好的長期穩定性和優異的重復性以及可靈活應用的標準使得其非常適合于不同系統開發者的需求。
光學和機械部件均采用了最先進科技實現其卓越性能。 原件的品質執行了嚴格的過程和品質控制標準。軟件程序帶有計算和補償程序，確?？煽啃院透叩闹貜?fù)精度。嵌入的溫度控制、預先的信號處理和可選的壓力補償計算可使得OEM開發者在他們昂貴的高端氣體分析儀中得到良好的性能。有不同標準的傳感器的氣體變送器模塊滿足不同用戶的需求。
增強型靈活性使得AGM22熱導傳感器模塊為不同氣體測量產品的理想選擇。不同的結構可選，可適應單組分氣體或多組分氣體測量的需求，量程可以從100%到1% 體積濃度，同時具有高分辨率和低信噪比雙重優點。
產品描述
|
測量原理 |
帶硅微機械的熱導傳感原理 |
|
測量范圍 |
H2 : 0-5%, 0-10%, 0-20%, 0-30%, 0-50%, 0-80%, 0-100% He : 0-5%, 0-10%, 0-20%, 0-30%, 0-50%, 0-80%, 0-100% Xe : 0-5%, 0-10%, 0-20%, 0-30%, 0-50%, 0-80%, 0-100% (熱導原理可在氮?dú)?/span>,空氣或氬氣為背景氣中測量) |
|
機械尺寸 |
PCB 160 x |
|
重量 |
最大 |
|
管徑 |
|
附: 紅外及熱導原理傳感器選型表
|
原理 |
氣體 [in N2] |
標準量程 |
型號 |
訂貨號 |
|
紅外IR |
二氧化碳[CO2] |
0-1000ppm |
AGM 101 |
9270 |
|
0-2000 ppm |
||||
|
0-5000 ppm |
AGM 50 |
9270 |
||
|
0-1% |
AGM 30 |
9270 |
||
|
0-2.5%, 0-5%, 0-10% |
AGM 10 |
9270 |
||
|
0-20% |
AGM 31 |
9270 |
||
|
0-30% |
||||
|
0-100% |
AGM 32 |
9270 |
||
|
甲烷 [CH4] |
0-1%, 0-2% |
AGM 101 |
9270 |
|
|
0-20% |
AGM 30 |
9270 |
||
|
0-100% |
AGM 10 |
9270 |
||
|
一氧化碳 [CO] |
0-5%, 0-35%, 0-100% |
AGM 106 |
9270-071B |
|
|
氧化二氮 [N2O] |
0-2000 ppm |
AGM 101 |
9270 |
|
|
熱導原理TC |
氫氣 [H2] |
0-1% [i], 0-5% [I], 0-10% |
AGM 22 |
9270 |
|
氦氣 (He) |
0-50%, 0-80%, 0-100% |
9270-061H |
||
|
氙氣 [Xe] |
0-80%, 0-100% |
9270-061J |
||
|
其它惰性氣體, 如Ar, Ne, SF6,. . . |
根據需要 |
TBD |
[i]: 使用熱導測量范圍<10 vol% 時需要對傳感器熱隔離技術require 。AGMs 采用附加的氣腔并分開
